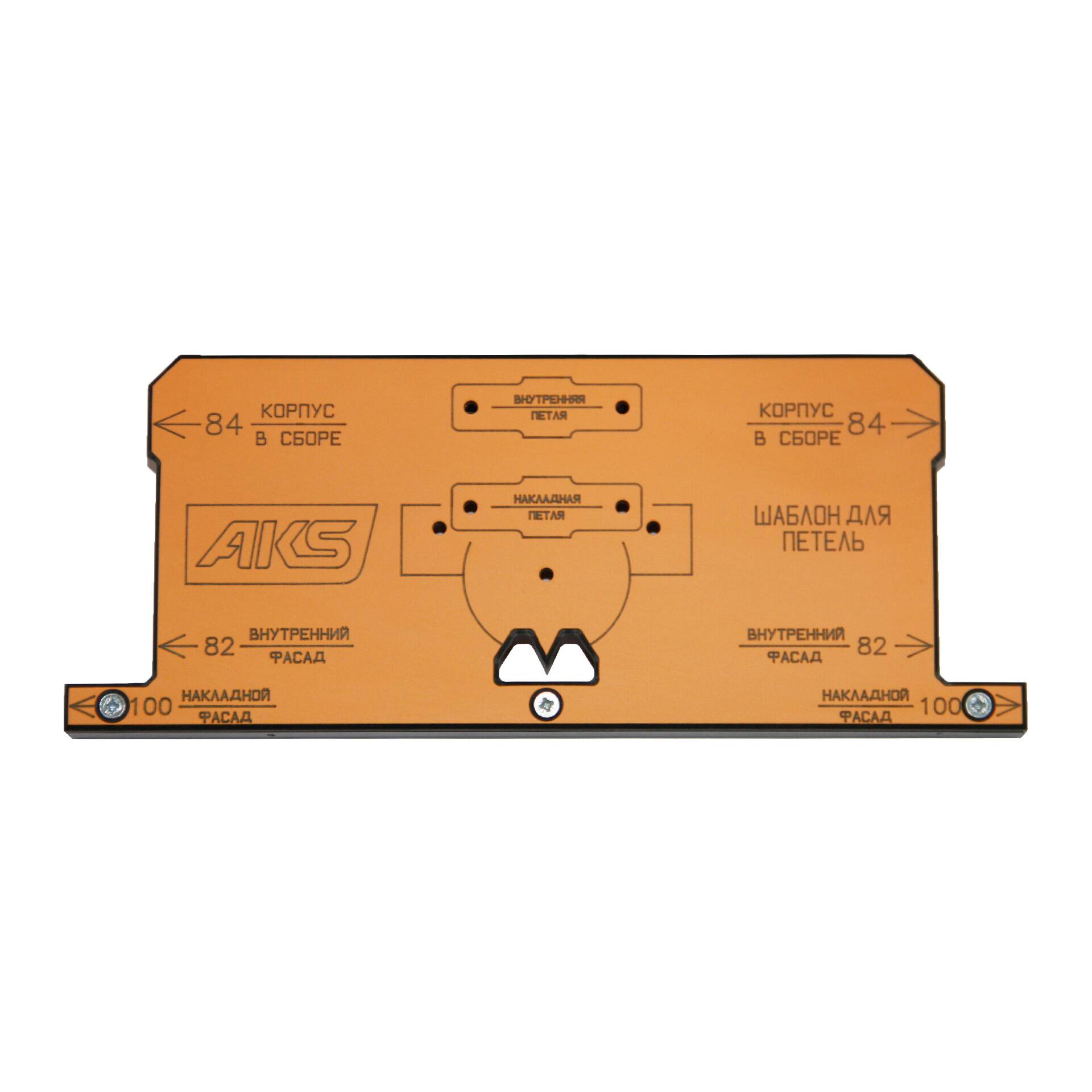

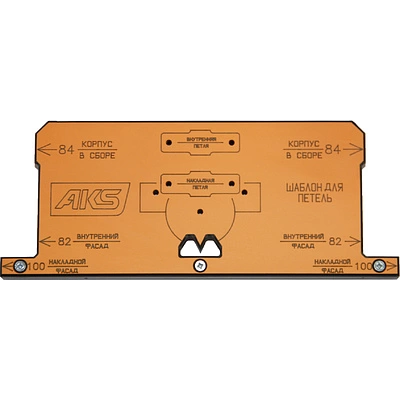

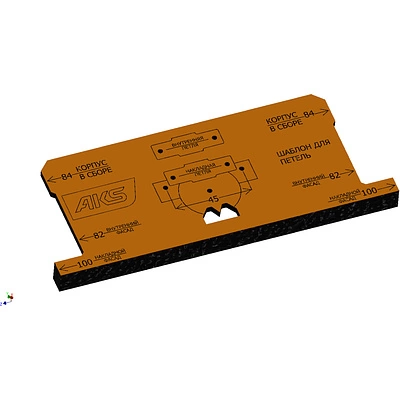

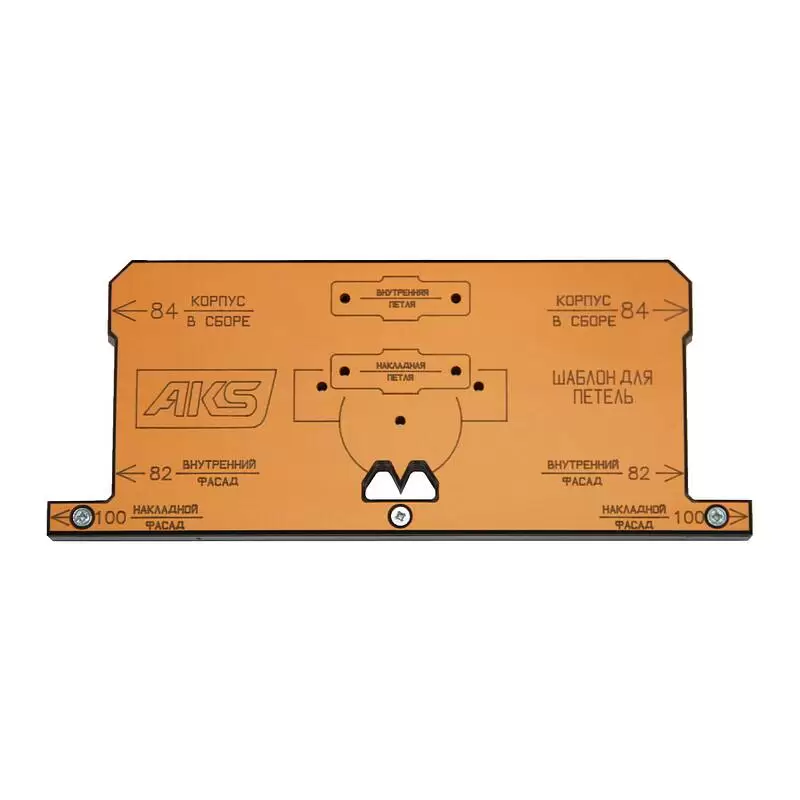

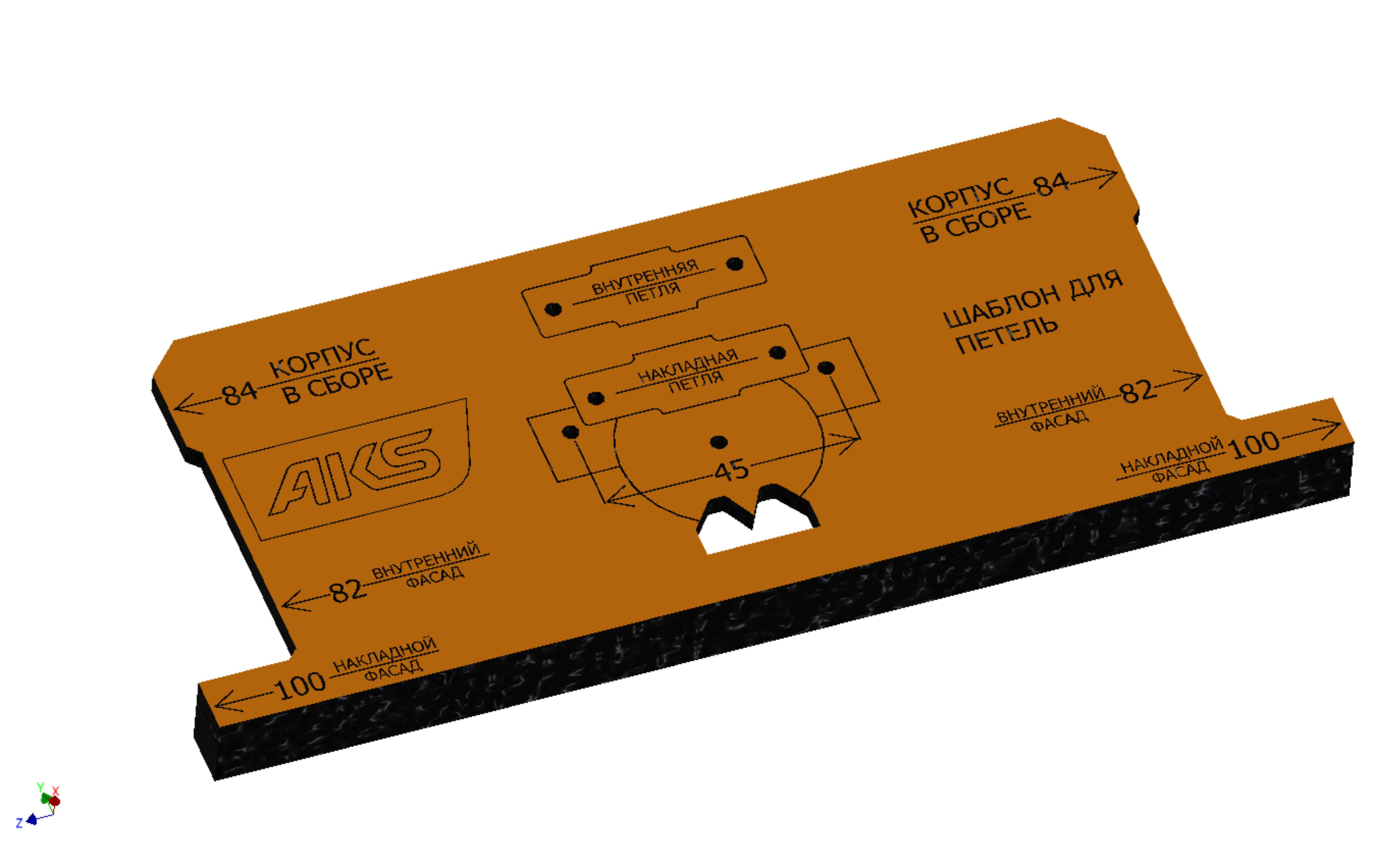

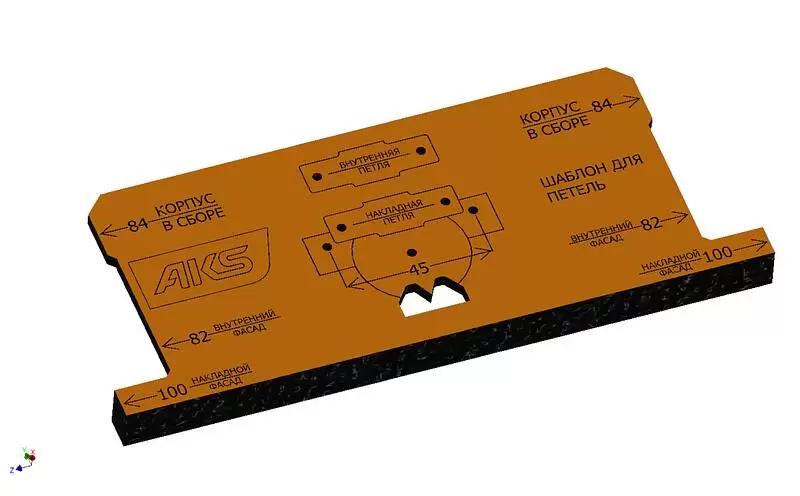

Шаблон для разметки под мебельные петли (присадка 45мм) AKS

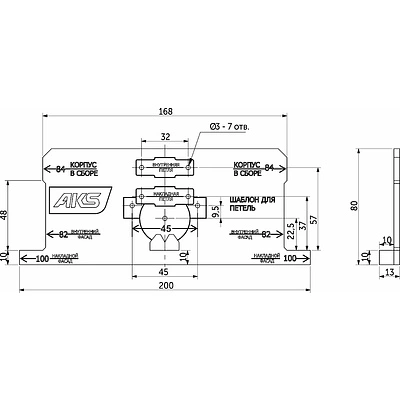

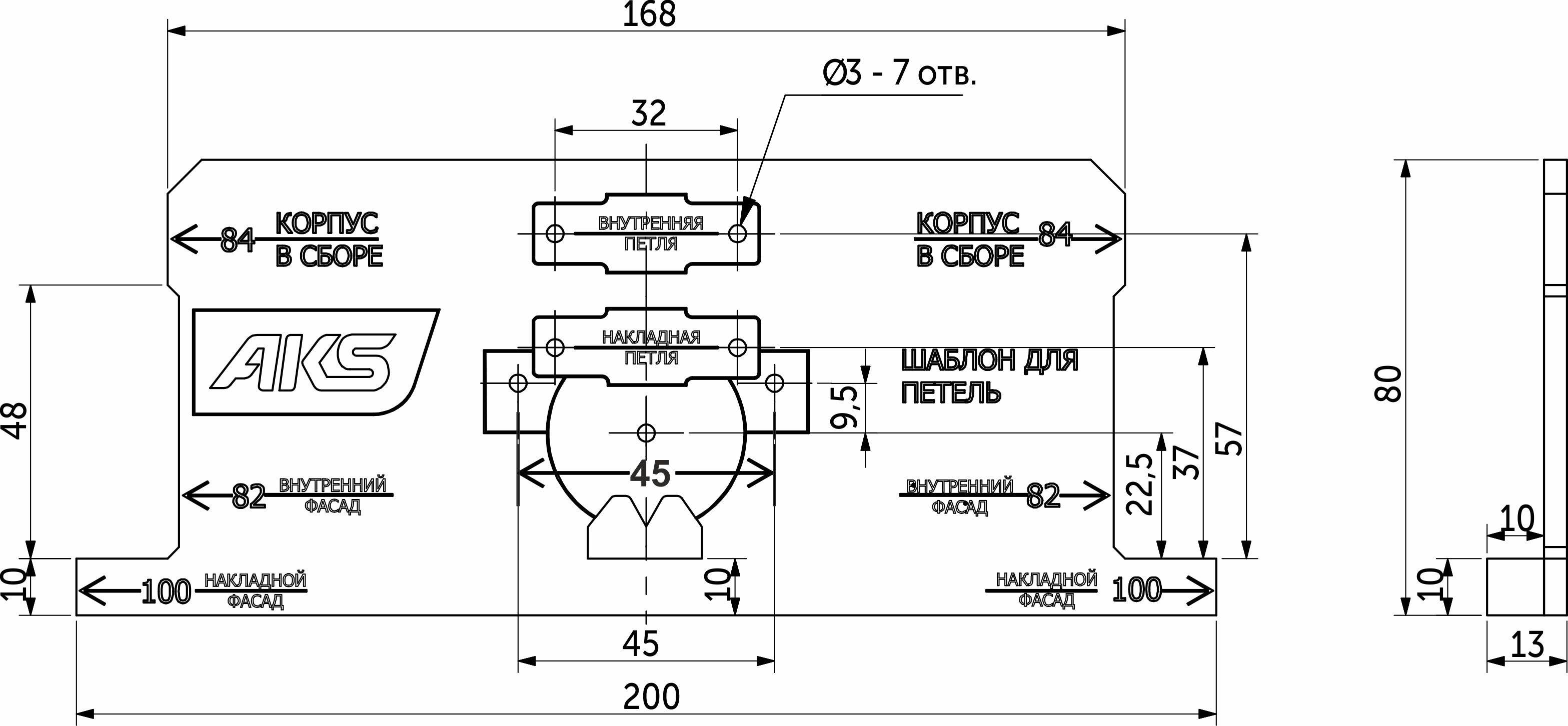

Для петель с присадкой 45 мм. Диаметр отверстий - 3 мм.

Инструкция по использованию шаблона:
1. Отметьте места карандашом или кернером, где будет устанавливаться центр петли. Обычно это 80-100мм от края.
2. Установите шаблон на бок изделия таким образом, чтобы носик шаблона совпал с намеченной отметкой.
3. Шилом или карандашом отметьте отверстия для монтажной планки «бабочка».
4. Установите шаблон на фасад изделия таким образом, чтобы носик шаблона совпал с намеченной отметкой. Шилом или карандашом отметьте отверстия для креплений чаши и центра петли.
5. Сверлом Форстнера 35мм произведите высверливание полости для чаши петли.
6. Закрепите саморезами петлю в размеченных местах.
Важно знать! Несмотря на высокие показатели прочности материала, не рекомендуется проводить сверление через отверстия шаблона, иначе это приведет к снижению его срока службы.
При разметке на стороне фасада необходимо учитывать, что фасад на 1,5-2мм меньше корпуса изделия.
