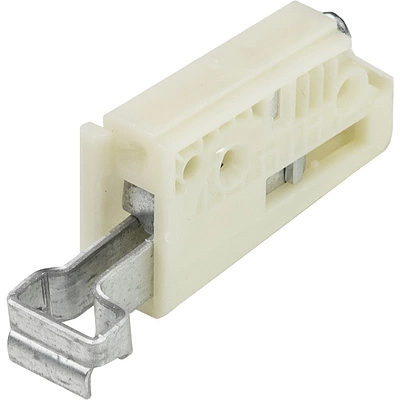

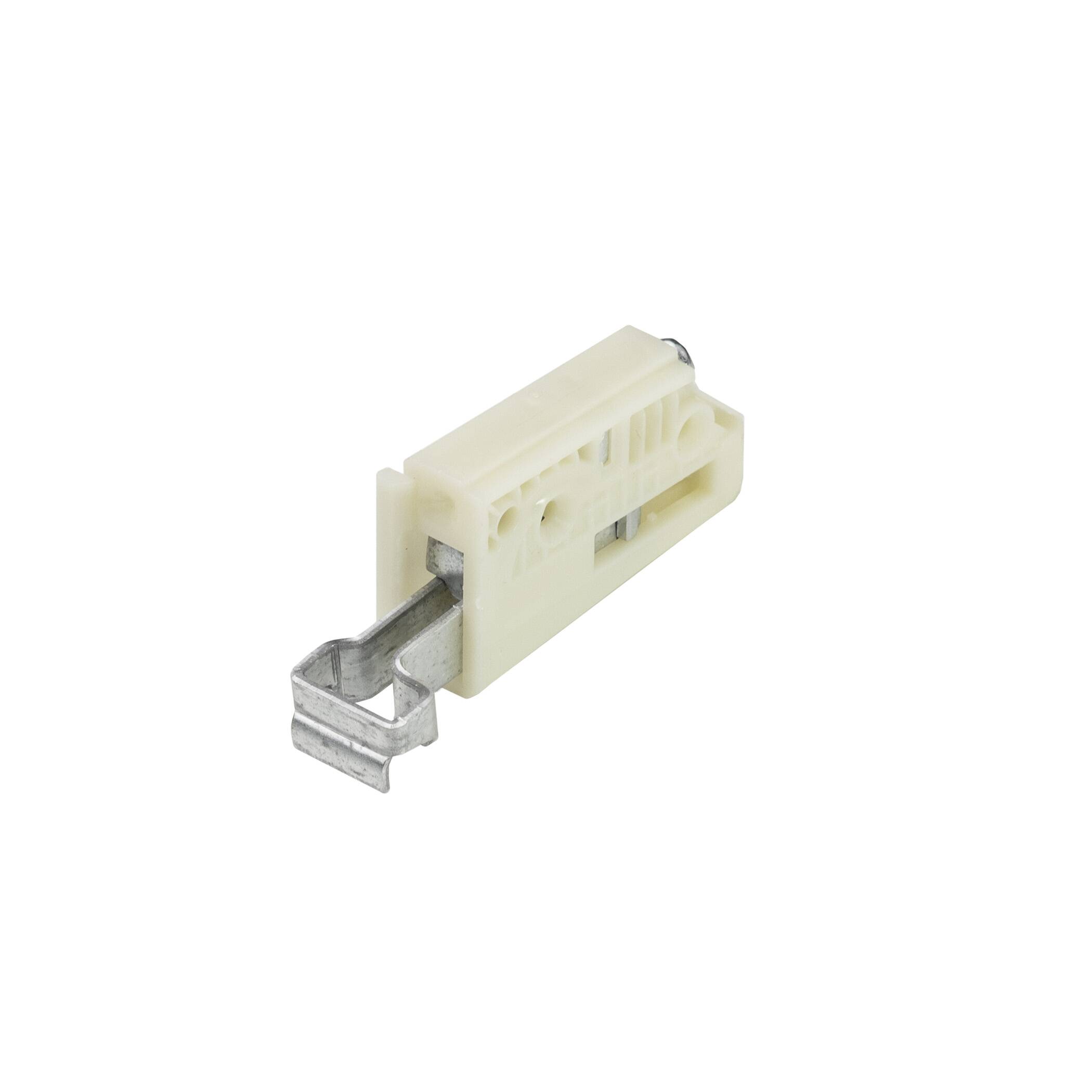

Навес кухонный регулируемый ABS

Добрый день. Спасибо за информацию. Мы ее передали уже в наш технический отдел и производителю на рассмотрение. В случае необходимости информацию дополним.

Да, совершенно верно: паз для гребешка: 16-18 мм от края, глубина паза 4 мм, фреза 3 мм, по всем длине фрезеровать не обязательно, достаточно 20 мм от верха (с учётом 18 дсп) и до 53 (от верха измеряем). Тогда паз будет не виден. Все равно, производитель должен был как-то предупредить, а не раздавать ее направо/налево

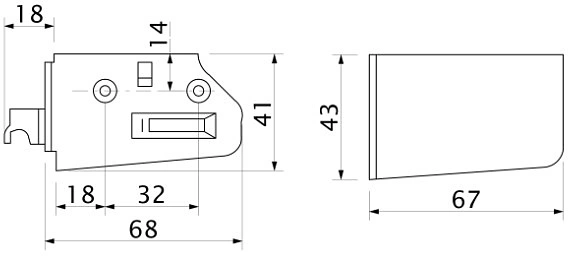

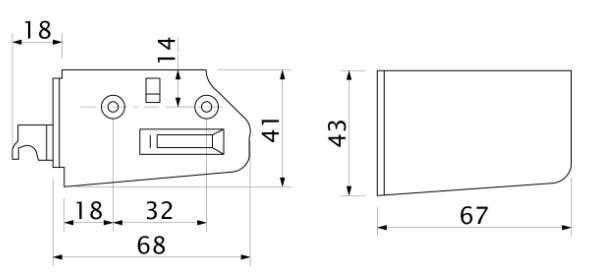

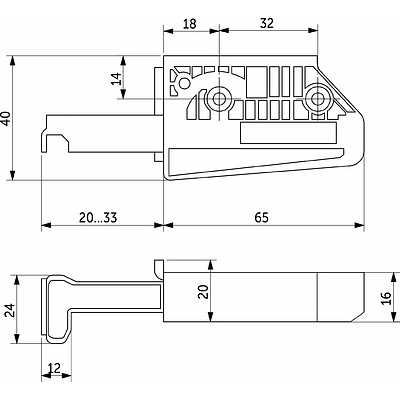

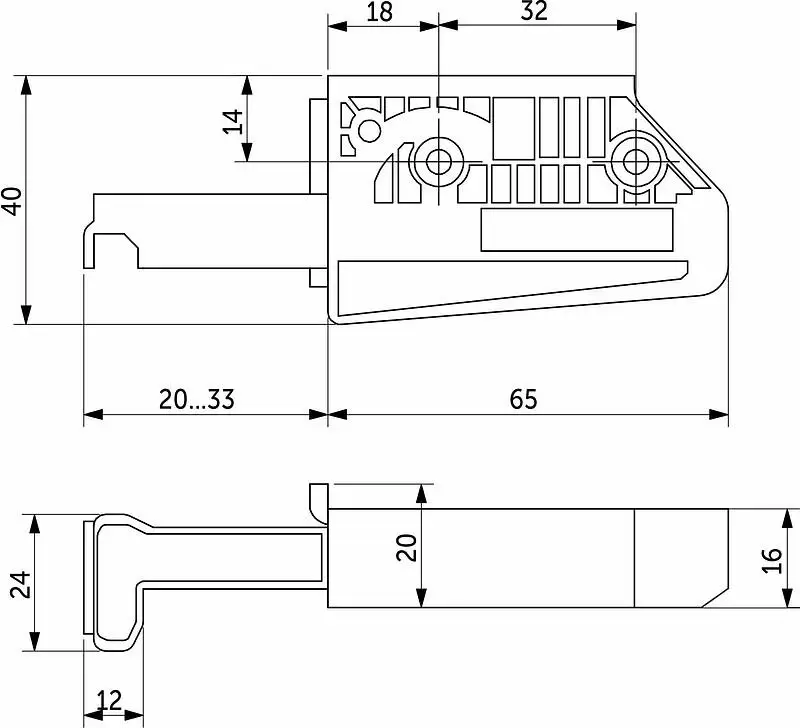

Данный навес не предназначен для крепления заподлицо. Он должен быть утоплен до уровня паза (как показано на схеме сборки). Иначе, как вы и описываете, верхний край ящика будет на 10-15 мм отклонен относительно нижнего. Данный паз фрезеруется по всей высоте ящика, т.к. он служит для крепления задней стенки ДВП, которая утапливается на 10-18 мм относительно края детали. Навес кухонный регулируемый ABS не доукомплектовывается шиной и может применяться как с короткой шиной (как показано на схеме сборки), так и с длинной, но тогда необходимо делать фрезеровку в боковых стенках ящика под данную шину, чтобы сам ящик плотно прилегал к стене. Чтобы избавиться от дополнительной фрезеровки, можно использовать другие навесы из нашего ассортимента, например навес кухонный регулируемый (код 13198).

На самом деле навес толком не продуман. Если его вешать на длинную шину, то крепить его надо заподлицо с задней стенкой (что обычно и делается). Но тогда: ширина захвата 10мм + 5мм сама шина = 15мм перекос верхней части ящика отн. Нижнего. Смотрим схему, а она лукавая: оказывается, крепить надо не на шину, а на пластины (которых в комплекте нет), для пластикового гребня надо фрезеровать паз (зачем то по всей высоте ящика), и расстояние крепления от стенки ящика мило забыли упомянуть. Всё это говорит о том, что механизм не продуман до конца; а сам по себе неплохой
